Nel Dettaglio

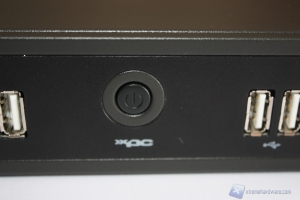

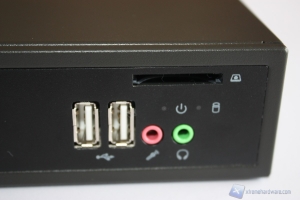

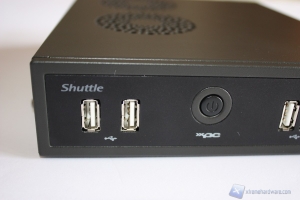

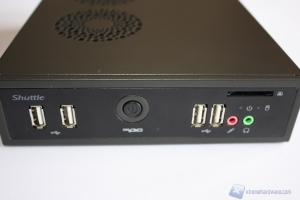

Lo Shuttle XPC Barebone DS61 V1.1 una volta estratto dalla confezione si presenta in una forma semi quadrata in colorazione nera, molto semplice ma curata nel design. Nella parte frontale troviamo in ordine da sinistra a destra il logo Shuttle, due porte USB 2.0, il tasto di accensione con sotto la scritta XPC, altre due porte USB 2.0, i classici ingressi Jack per microfono e cuffie ed infine il lettore di memorie SD/SDHC/SDXC. Sotto tale lettore sono inoltre presenti due Led, uno di stato e l’altro per l’Hard Disk. La linea è molto curata e minimalista ma ospita tutto quello di cui si può aver bisogno.

Nella parte posteriore trova posto un comparto di porte ed uscite decisamente ricco che permetterà di connettore praticamente ogni dispositivo al DS61 V1.1. Prima di procedere ad elencare le porte e uscite presenti notiamo una feritoia nella parte destra in alto adibita all’espulsione del calore generato internamente il Mini-PC. Procediamo dunque ad elencare da destra verso sinistra le porte ed uscite presenti. Partiamo dall’ingresso per l’alimentatore esterno Fanless; due porte seriali RS-232 per connettere eventuali dispositivi esterni utilizzati in ambito professionali-industriale; due porte RJ-45 di tipo Gigabit Lan dotate di Led di stato in modo da monitorare l’attività delle stesse. Proseguendo troviamo due porte USB 3.0 retrocompatibili con lo standard USB 2.0; un uscita HDMI per collegare un monitor esterno dotato dello stesso ingresso; infine un uscita DVI-I Dual Link che completa la dotazione di porte per il comparto multimediale. Non dimentichiamo il blocco Kensington per prevenire eventuali furti dell’unità.

I lati dello Shuttle XPC Barebone DS61 V1.1 sono dotati degli ingressi per le staffe VESA fornite in dotazione che permetteranno di montare il Mini-PC dietro un qualunque monitor dotato del medesimo standard. Tale adozione permette di ridurre notevolmente lo spazio occupato che in ambiente lavorativo è molto importante.

La parte superiore dello Shuttle XPC Barebone DS61 V1.1 è dotata di due aperture forate per l’espulsione del calore generato all’interno dello stesso. Si consiglia quindi di montare il mini-pc in uno spazio che non blocchi o limiti il ricircolo d’aria per evitare freeze o crash del sistema dovuto ad un aumento delle temperature interne eccessivo.

Nella parte inferiore dello Shuttle XPC Barebone DS61 V1.1 invece troviamo quattro gommini che manterranno stabile il Mini-PC nel caso non lo si voglia usare sfruttando l’attacco VESA . Presente inoltre un adesivo con riportato il nome ed il modello del Mini-PC con tutte le informazioni dell’azienda compresi il serial number e l’ID number del PC.

Prima di procedere all’analisi dell’interno procediamo a dare uno sguardo all’alimentatore fornito in dotazione cuore di questo mini-pc targato Shuttle.

L’alimentatore in dotazione è un Delta Electronics modello ADP-90CB  che come è facile intuire garantisce un wattaggio di 90 Watt con un uscita di 19 Volt o 4,74 Ampere un valore in grado di garantire massima stabilità al sistema senza problemi di sorta. Inoltre essendo un alimentatore esterno e uguali a quelli che si usano per i notebook è interamente fanless e quindi non avremo un ulteriore fonte di rumore se non quella dello Shuttle XPC Barebone DS61 V1.1.

Non ci resta che procedere con l’analisi interna dello Shuttle XPC Barebone DS61 V1.1.
